机械动图第533期:实验室各种仪器原理动图剖析(七)_射线

1.电感耦合高频等离子体ICP

分析原理：利用氩等离子体产生的高温使用试样完全分解形成激发态的原子和离子，由于激发态的原子和离子不稳定，外层电子会从激发态向低的能级跃迁，因此发射出特征的谱线。通过光栅等分光后，利用检测器检测特定波长的强度，光的强度与待测元素浓度成正比。

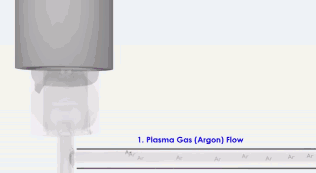

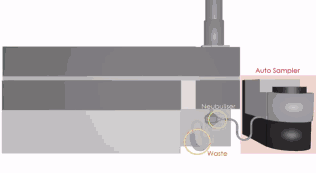

Icp设备构造

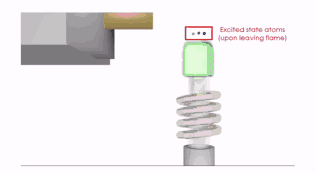

形成激发态的原子和离子

检测器检测

2.X射线衍射XRD

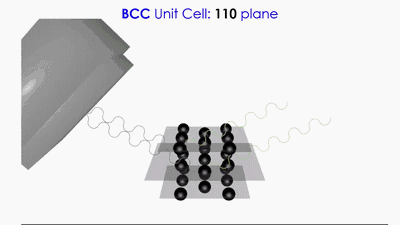

分析原理：X射线是原子内层电子在高速运动电子的轰击下跃迁而产生的光辐射，主要有连续X射线和特征X射线两种。晶体可被用作X光的光栅，这些很大数目的原子或离子/分子所产生的相干散射将会发生光的干涉作用，从而影响散射的X射线的强度增强或减弱。由于大量原子散射波的叠加，互相干涉而产生最大强度的光束称为X射线的衍射线。

满足衍射条件，可应用布拉格公式：2dsinθ=λ

应用已知波长的X射线来测量θ角，从而计算出晶面间距d，这是用于X射线结构分析;另一个是应用已知d的晶体来测量θ角，从而计算出特征X射线的波长，进而可在已有资料查出试样中所含的元素。

以下是使用XRD确定未知晶体结构分析过程：

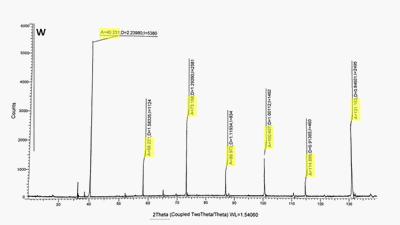

XRD确定未知晶体结构分析过程

16.纳米颗粒追踪表征

分析原理：纳米颗粒追踪分析技术， 利用光散射原理，不同粒径颗粒的散射光成像在CCD上的亮度和光斑大小不一样，依此来确定粒径尺寸; 合适浓度的样品均质分散在液体中可以得出粒径尺寸分布和颗粒浓度信息， 准确度非常高。

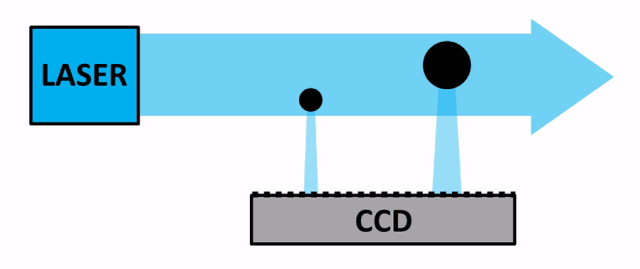

不同粒径颗粒的散射光成像在CCD

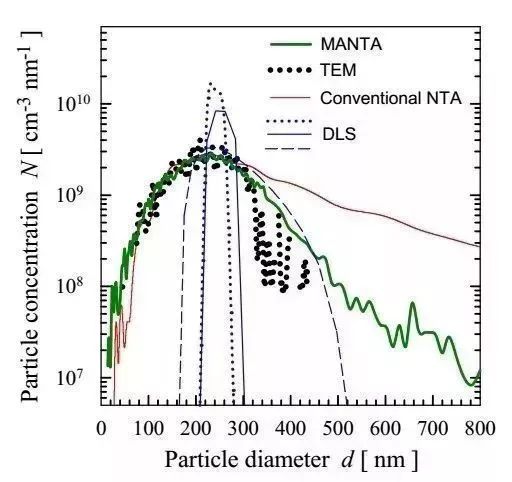

实际样品测试效果
