赫兹电力生产的HZBP电缆耐压试验成套装置，采用调节电源频率的方式，使电抗器与被试电容谐振，在被试产品上获得高电压、大电流。它是目前高电压试验的一种新方法和新趋势，已在国内外得到广泛应用。赫兹电力公司生产的HZBP电缆耐压试验成套装置采用专用SPWM数字波形发生器芯片，频率分辨率为16位，频率精细度为0.1Hz在20 ~ 300赫兹之间。采用正交异步固定载波调制，保证整个频率范围内良好的输出波形。电源部分采用先进的IPM模块，保证最小重量下测试仪的稳定性和安全性。

电缆串联谐振装置的组成:HZBP电缆耐压试验成套装置由调频调压电源、励磁变压器、电抗器和电容分压器组成。

HZBP电缆交流耐压试验装置（电缆耐压试验）参数

额定输出电压：0～220kV(AC有效值)及以下

输出频率：30～300Hz

谐振电压波形：纯正弦波，波形畸变率≤1.0%

满负载工作时间：连续工作时间60min

系统品质因素：最大负载下 >= 20

频率调节细度：0.1Hz

不稳定度：<= 0.01%

工作电源：单相220V或三相380V±10%，工频50Hz±5%

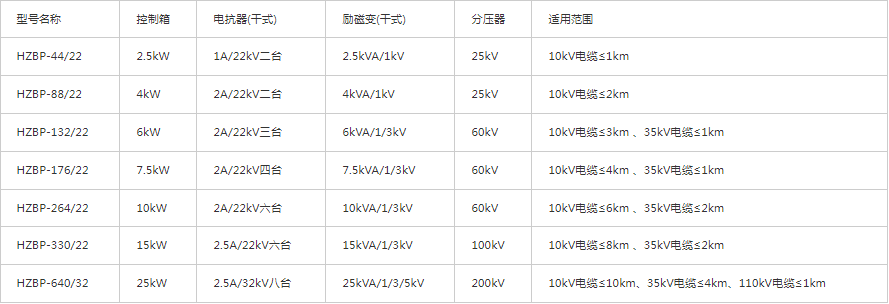

35kV及以下电缆耐压装置配置表

110kV及以下电缆耐压装置配置表

HZBP电缆交流耐压试验装置（电缆耐压试验）功能

1.35kV及以下电压等级电缆数量多，测试工作量大。因此，这种耐压试验装置体积小，重量轻，便携式电缆耐压试验系统就这样诞生了。

2.这个制度要求一个人可以现场移动的构件重量不超过30kg，两个人可以现场移动的构件重量不超过60kg，适合现场搬运。

3.电源采用220V单相电源或380V单电源，方便现场取电。

4.电抗器部分采用干式环氧浇注，美观可靠，适用于各种电缆。

5.110kV及以上电压等级的电缆耐压试验应采用油浸式电抗器。单体重量超过100kg时，可选用我公司专用小型电动起重机。

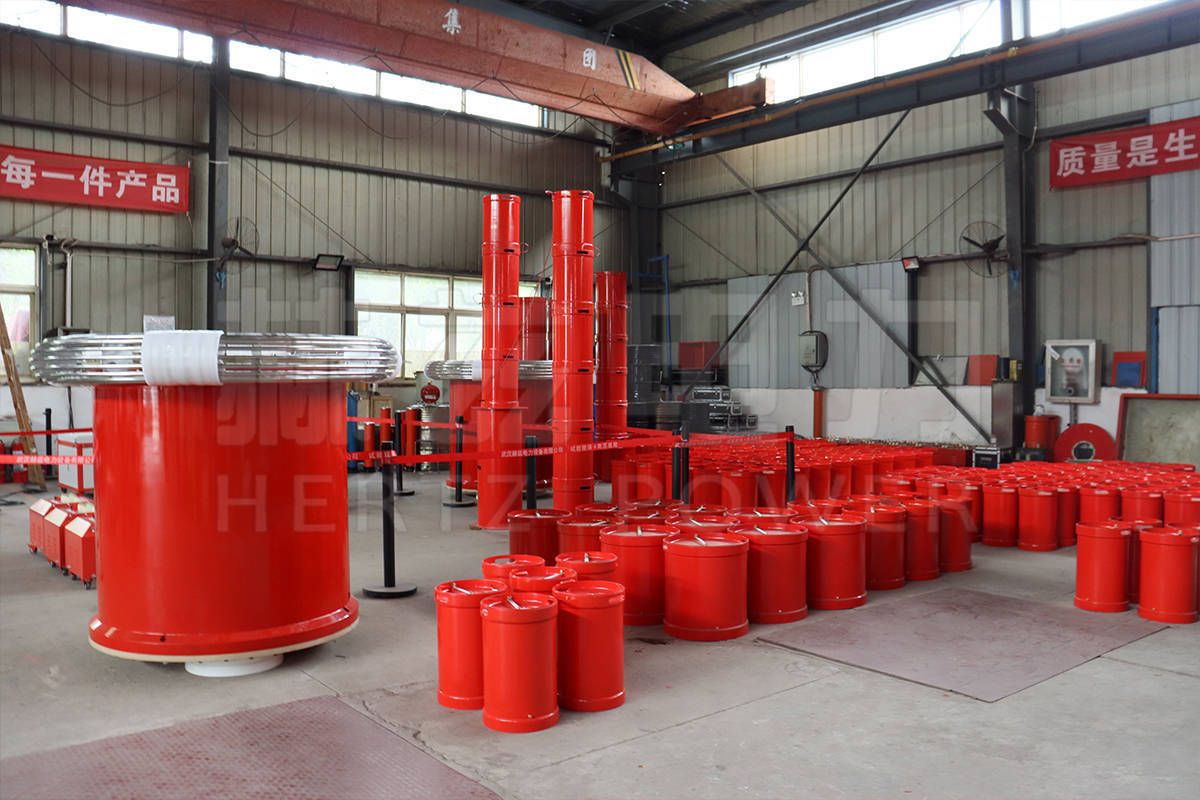

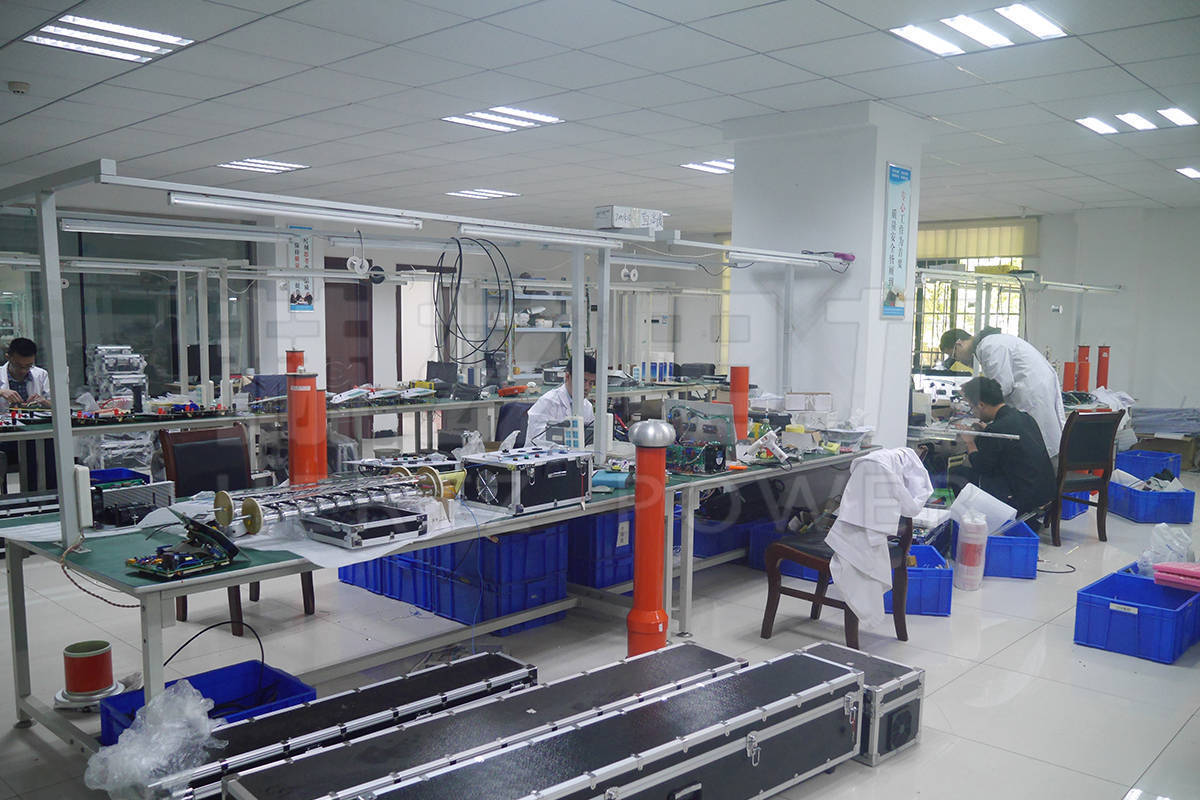

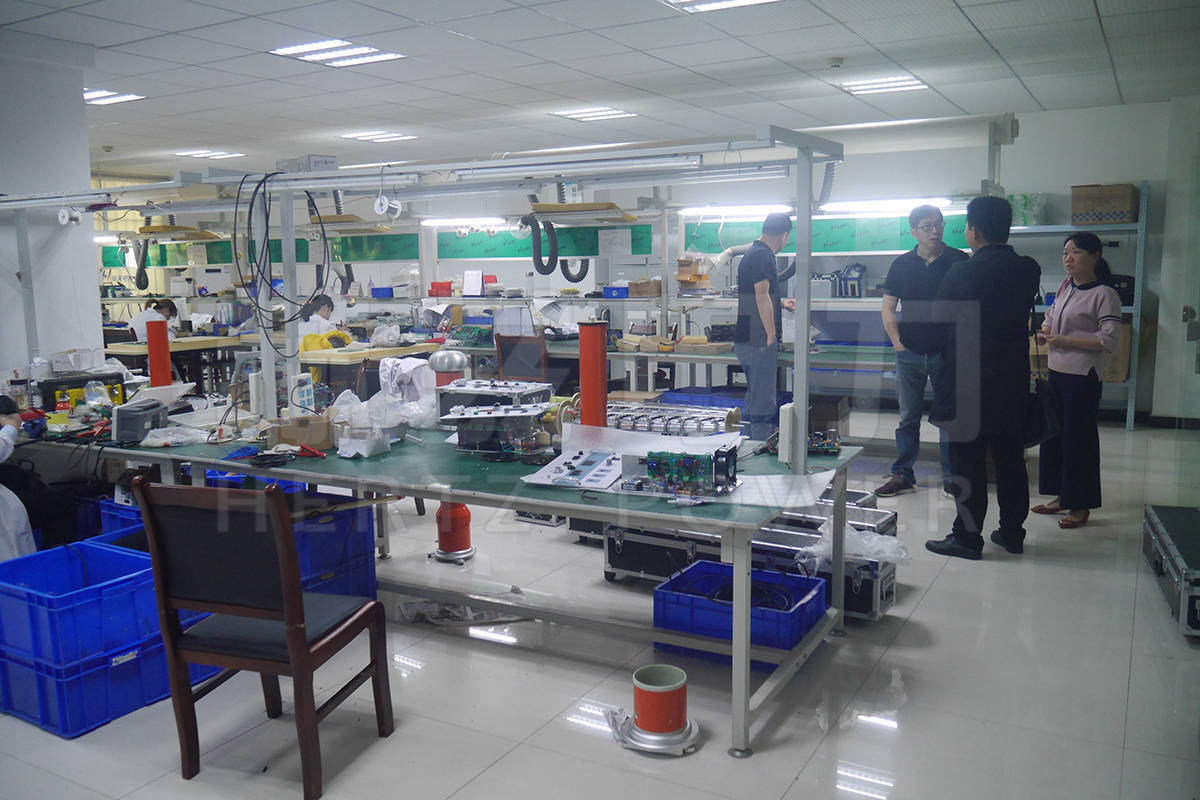

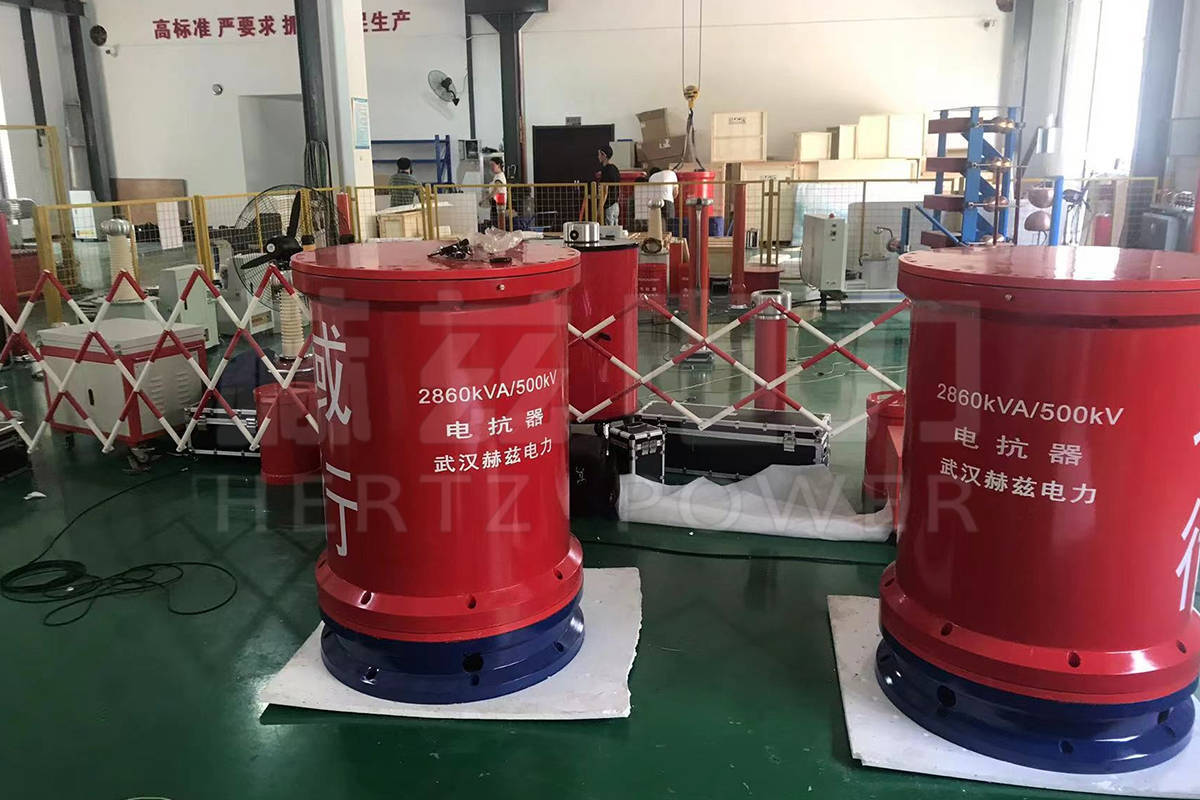

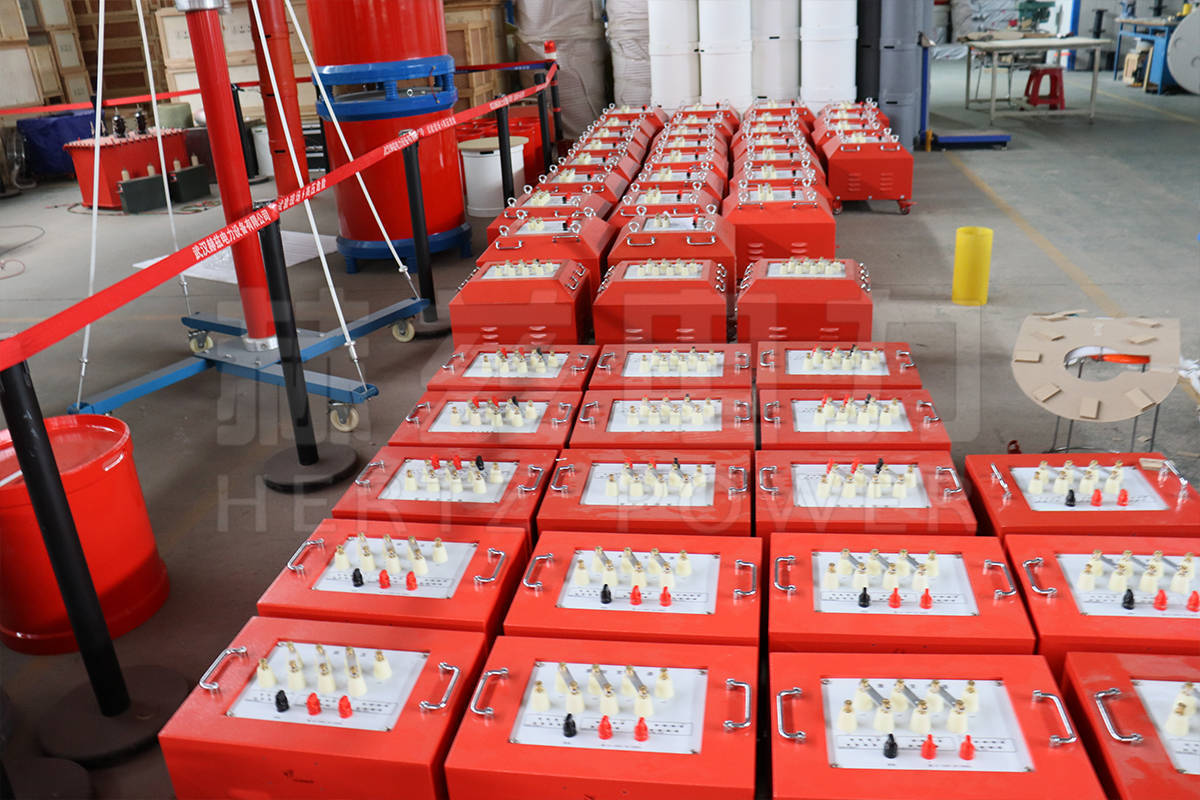

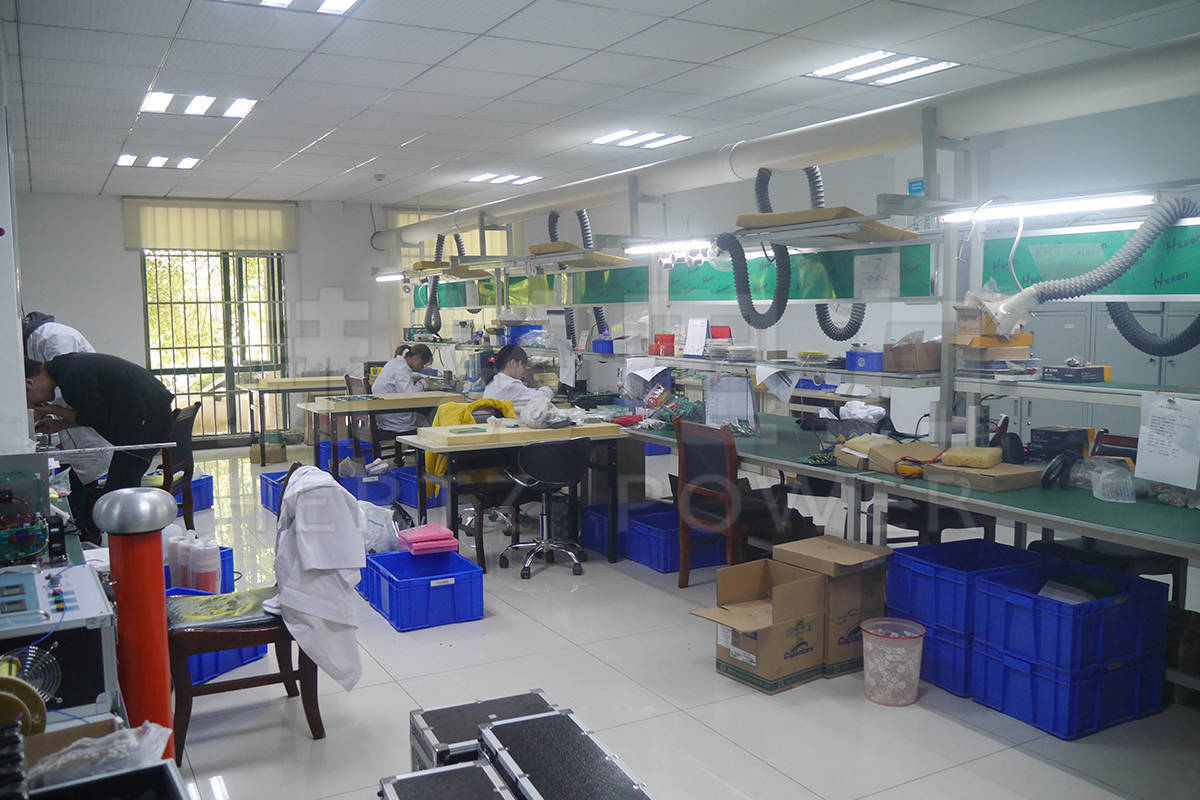

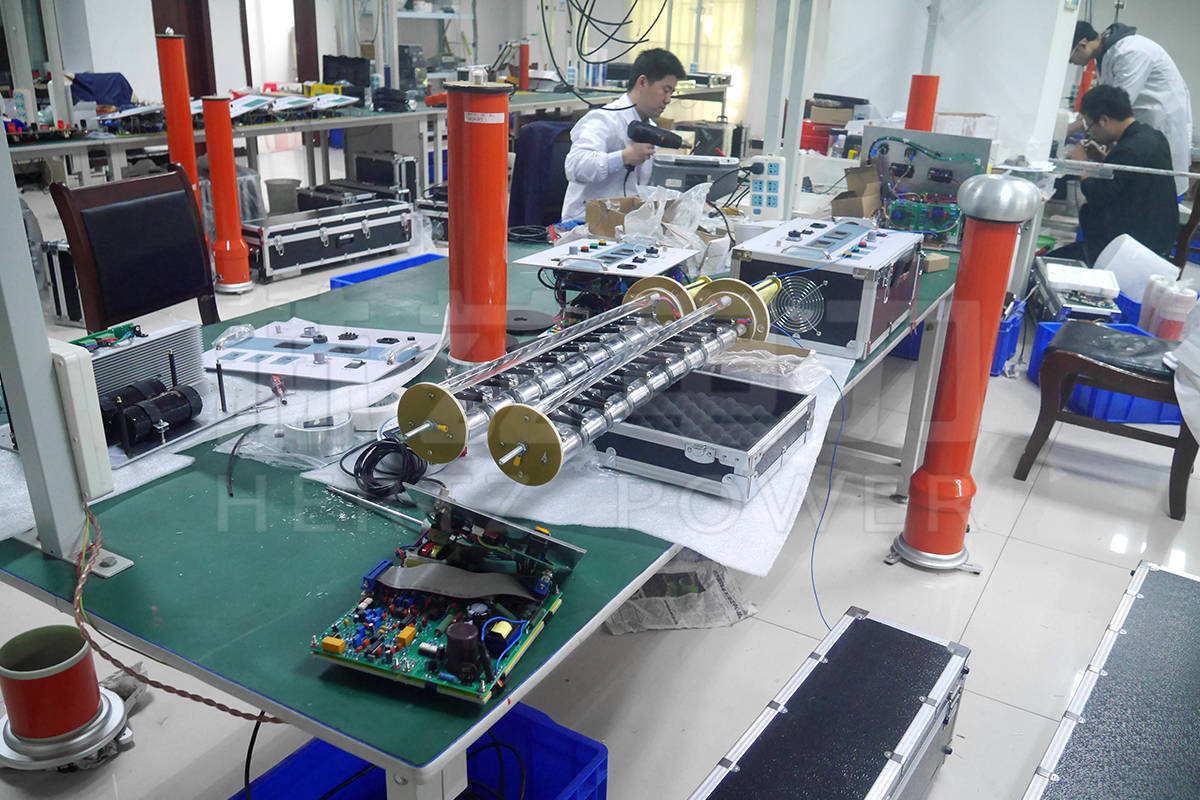

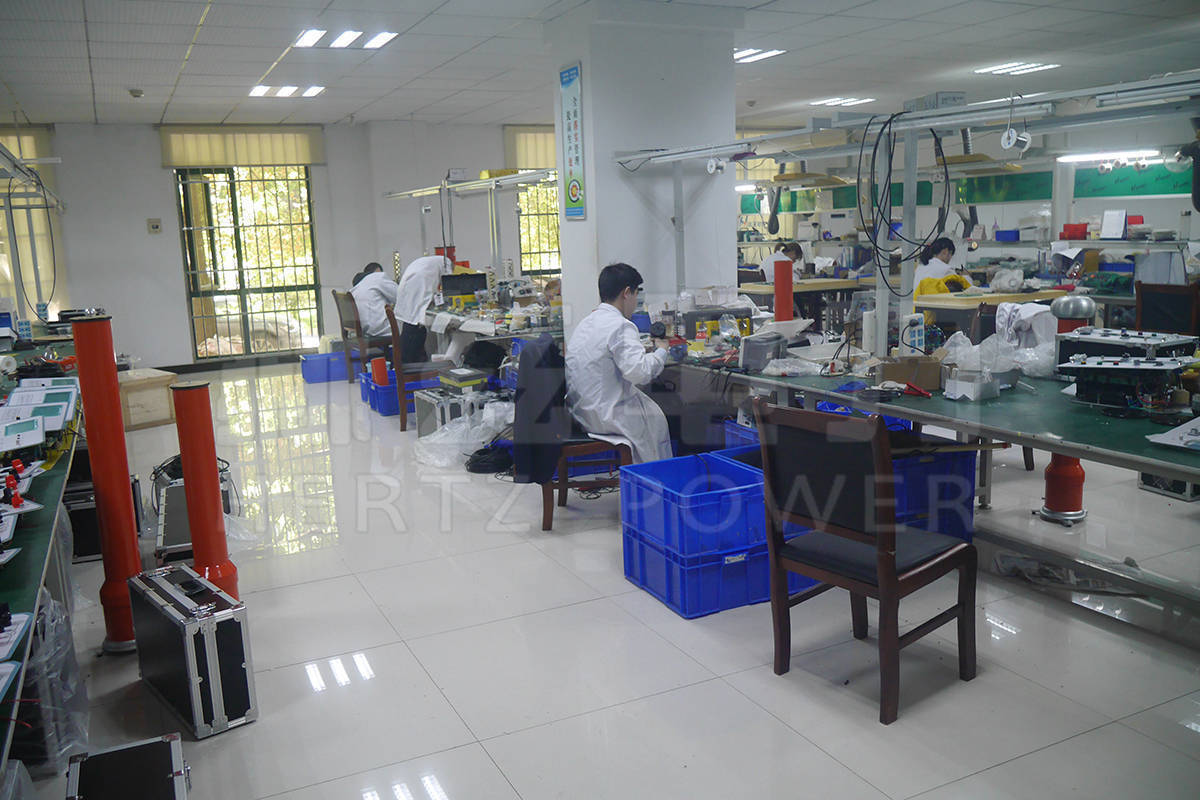

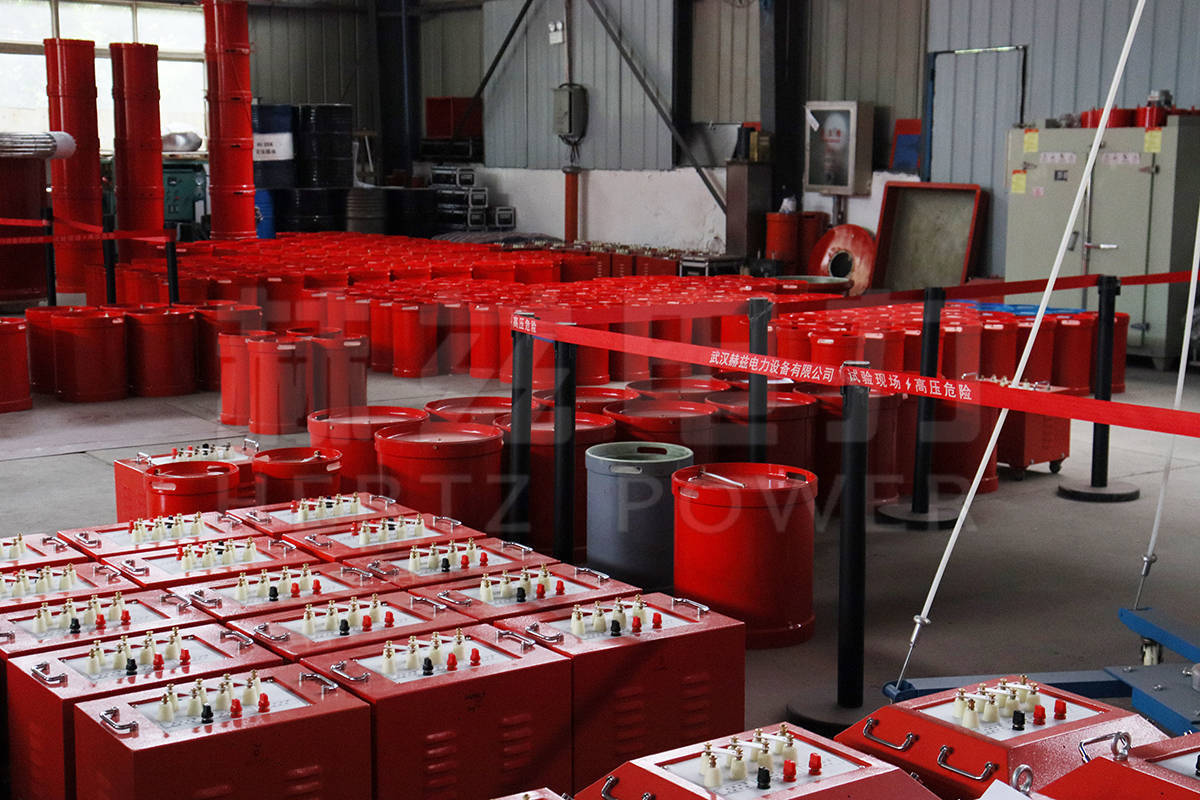

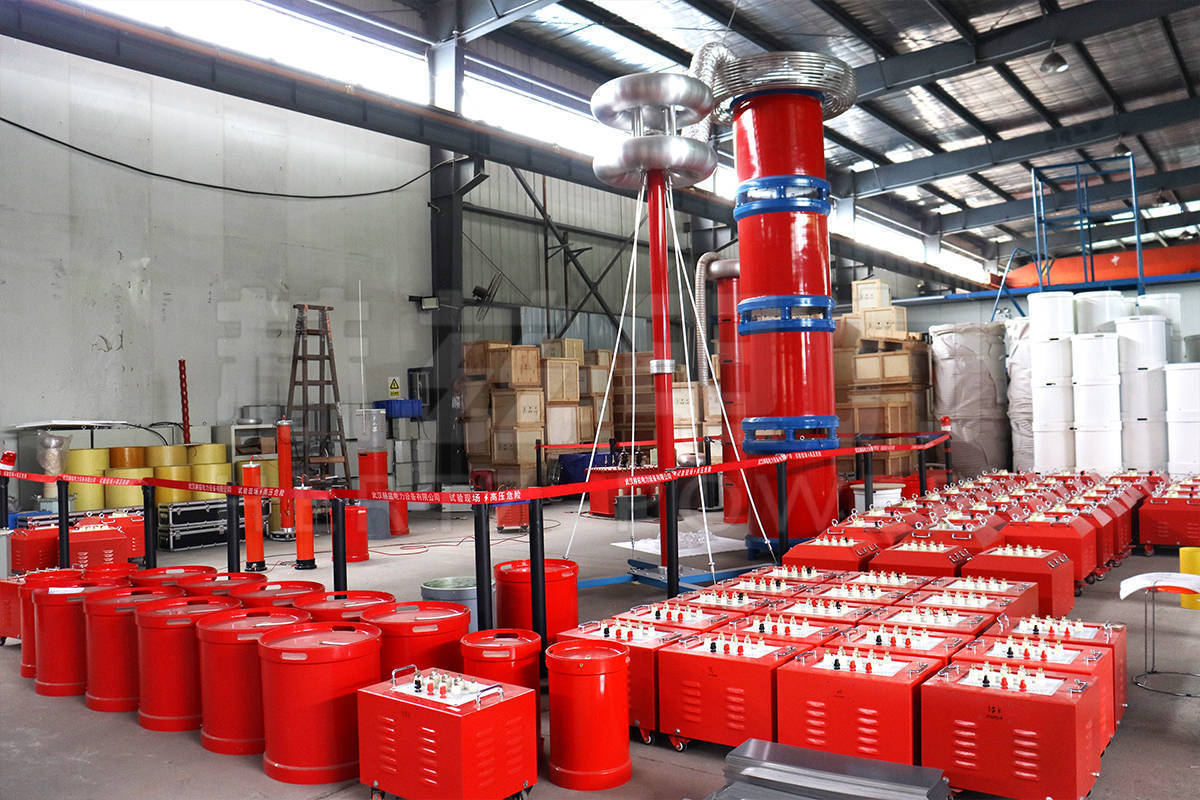

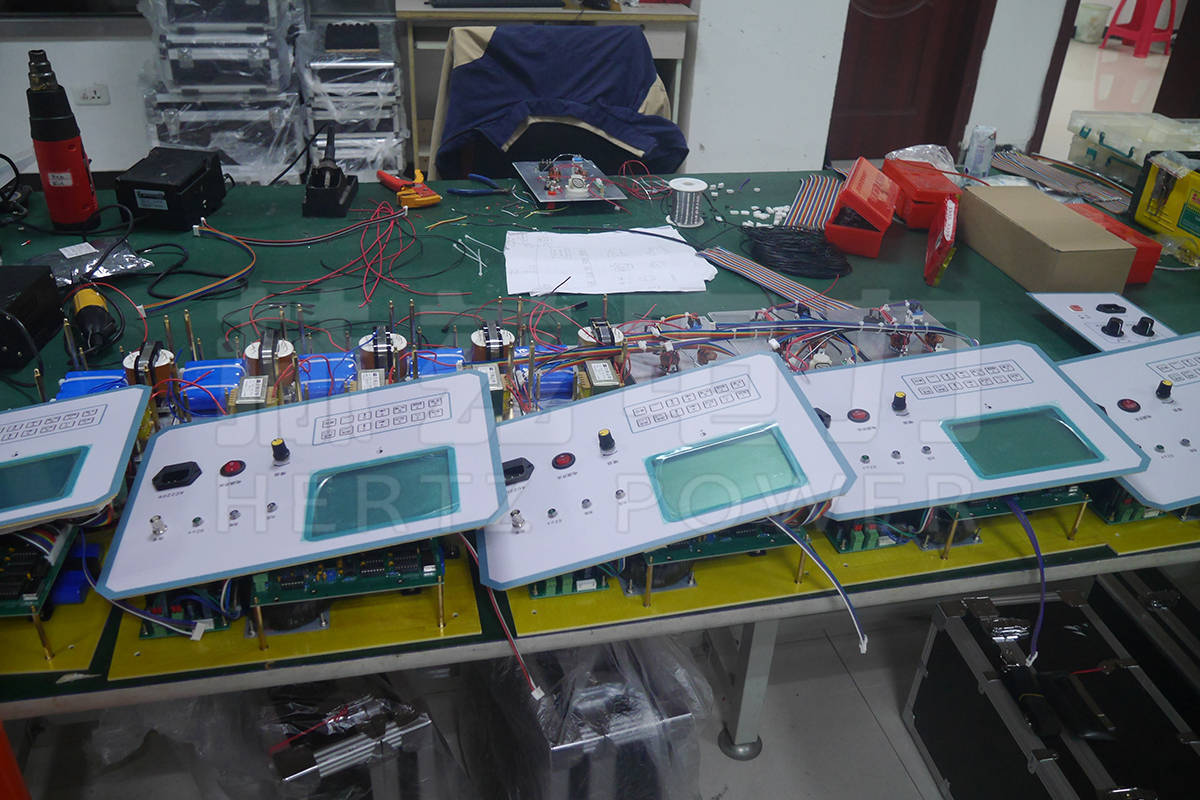

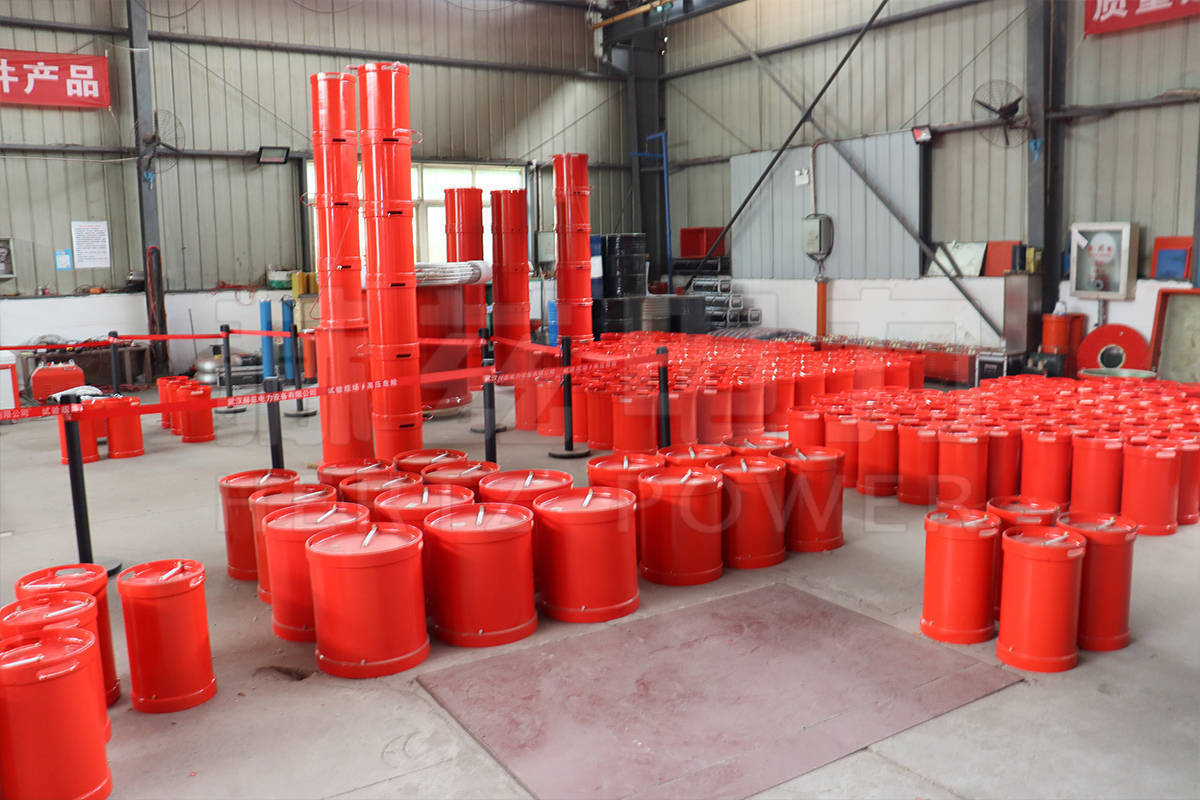

生产图片：

电力电缆常规试验仪器有哪些？

⒈电桥：用比较法测量各种量(如电阻、电容、电感等)的仪器。

⒉绝缘电阻测试仪：俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故!

⒊拉力机：用来针对电线电缆进行静载、拉伸、压缩、弯曲、剪切、撕裂、剥离等力学性能试验用的机械加力的试验机!

⒋老化箱：用于测试橡胶及其制品的耐臭氧老化性能。

⒌投影仪：专为电线电缆绝缘及护套厚度测量而设计的光学投影仪，即用投影的方法将被测线缆之绝缘或护套的截面轮廓投影于影屏上，进行观察瞄准，并利用测微台进行无测力长度计量的精密仪器!

⒍火花试验机：生产电线电缆时放在电线产品收线部分的在线检测设备，主要功能是用频率电压检测电线产品是否有漏铜破皮，表皮杂质，绝缘耐压等。火花试验机将设定电压值按照一定规律周期性的加载到绝缘线上，而导体部分则接地，这样在导体和绝缘表面形成一个电压差，从而可以检测绝缘层是否有不良，使电线电缆产品合格出厂耐压试验机：主要用于聚乙烯绝缘的电力电缆的耐压测试，也可用于大型电力变压器的绝缘耐压测试。

⒎测厚仪：是用来测量材料及物体厚度的仪表

为什么电力设备需要进行交流耐压试验？

交流耐压试验是鉴定电力设备绝缘强度的一种有效而直接的方法。

电力设备在运行过程中，长期受到电场、温度和机械振动的作用，绝缘会逐渐劣化。包括整体退化和局部退化，形成缺陷。比如因为局部电场集中或者局部绝缘薄弱，出现局部缺陷。每种预防性试验方法都有自己的优点，可以发现一些缺陷，反映绝缘状况。而其他试验方法的试验电压往往低于电力设备的工作电压，不足以保证安全运行。虽然DC耐压试验的试验电压比较高，但还是能发现一些绝缘弱点。由于电力设备的绝缘多为复合介质，在DC电压作用下电压按电阻分布，所以DC试验未必能发现交流电场下交流电力设备的弱点，比如DC发电机的缺陷就很难发现。

交流耐压试验符合运行中电力设备的电气条件。同时，交流耐压试验电压一般高于工作电压。因此，通过测试后，设备具有较大的安全裕度，因此测试成为保证安全运行的重要手段。交流电场下交流电力设备的弱点，DC试验可能发现不了，比如DC下发电机的槽缺陷就很难发现。交流耐压试验符合运行中电力设备的电气条件。同时，交流耐压试验电压一般高于工作电压。因此，通过测试后，设备具有较大的安全裕度，因此测试成为保证安全运行的重要手段。交流电场下交流电力设备的弱点，DC试验可能发现不了，比如DC下发电机的槽缺陷就很难发现。交流耐压试验符合运行中电力设备的电气条件。同时，交流耐压试验电压一般高于工作电压。因此，通过测试后，设备具有较大的安全裕度，因此测试成为保证安全运行的重要手段。交流耐压试验电压一般高于工作电压。因此，通过测试后，设备具有较大的安全裕度，因此测试成为保证安全运行的重要手段。

交流耐压试验电压一般高于工作电压。因此，通过测试后，设备具有较大的安全裕度，因此测试成为保证安全运行的重要手段。
