赫兹电力生产的HZBP交流耐压试验设备，采用调节电源频率的方式，使电抗器与被试电容谐振，在被试产品上获得高电压、大电流。它是目前高电压试验的一种新方法和新趋势，已在国内外得到广泛应用。赫兹电力公司生产的HZBP交流耐压试验设备采用专用SPWM数字波形发生器芯片，频率分辨率为16位，频率精细度为0.1Hz在20 ~ 300赫兹之间。采用正交异步固定载波调制，保证整个频率范围内良好的输出波形。电源部分采用先进的IPM模块，保证最小重量下测试仪的稳定性和安全性。

电缆串联谐振装置的组成:HZBP交流耐压试验设备由调频调压电源、励磁变压器、电抗器和电容分压器组成。

HZBP电缆交流耐压试验装置（电缆耐压试验）参数

额定输出电压：0～220kV(AC有效值)及以下

输出频率：30～300Hz

谐振电压波形：纯正弦波，波形畸变率≤1.0%

满负载工作时间：连续工作时间60min

系统品质因素：最大负载下 >= 20

频率调节细度：0.1Hz

不稳定度：<= 0.01%

工作电源：单相220V或三相380V±10%，工频50Hz±5%

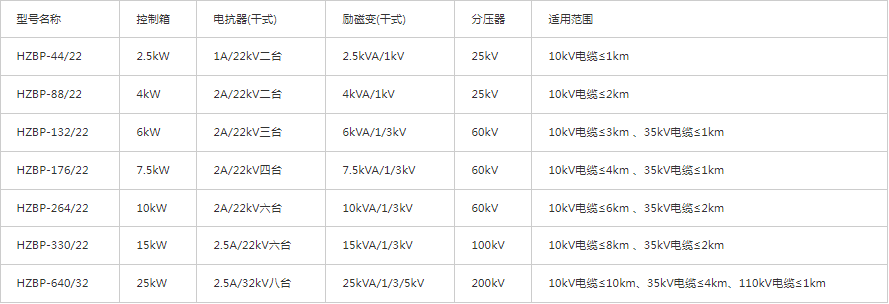

35kV及以下电缆耐压装置配置表

110kV及以下电缆耐压装置配置表

HZBP电缆交流耐压试验装置（电缆耐压试验）功能

1.35kV及以下电压等级电缆数量多，测试工作量大。因此，这种耐压试验装置体积小，重量轻，便携式电缆耐压试验系统就这样诞生了。

2.这个制度要求一个人可以现场移动的构件重量不超过30kg，两个人可以现场移动的构件重量不超过60kg，适合现场搬运。

3.电源采用220V单相电源或380V单电源，方便现场取电。

4.电抗器部分采用干式环氧浇注，美观可靠，适用于各种电缆。

5.110kV及以上电压等级的电缆耐压试验应采用油浸式电抗器。单体重量超过100kg时，可选用我公司专用小型电动起重机。

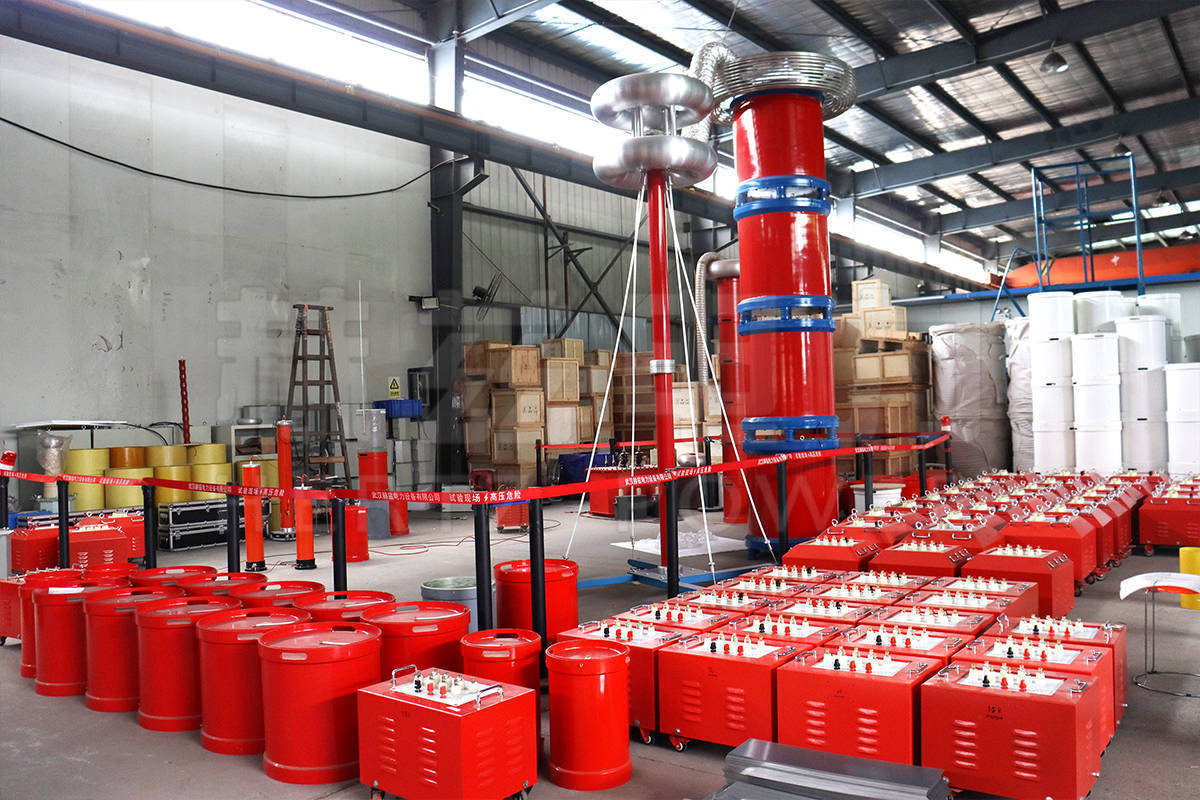

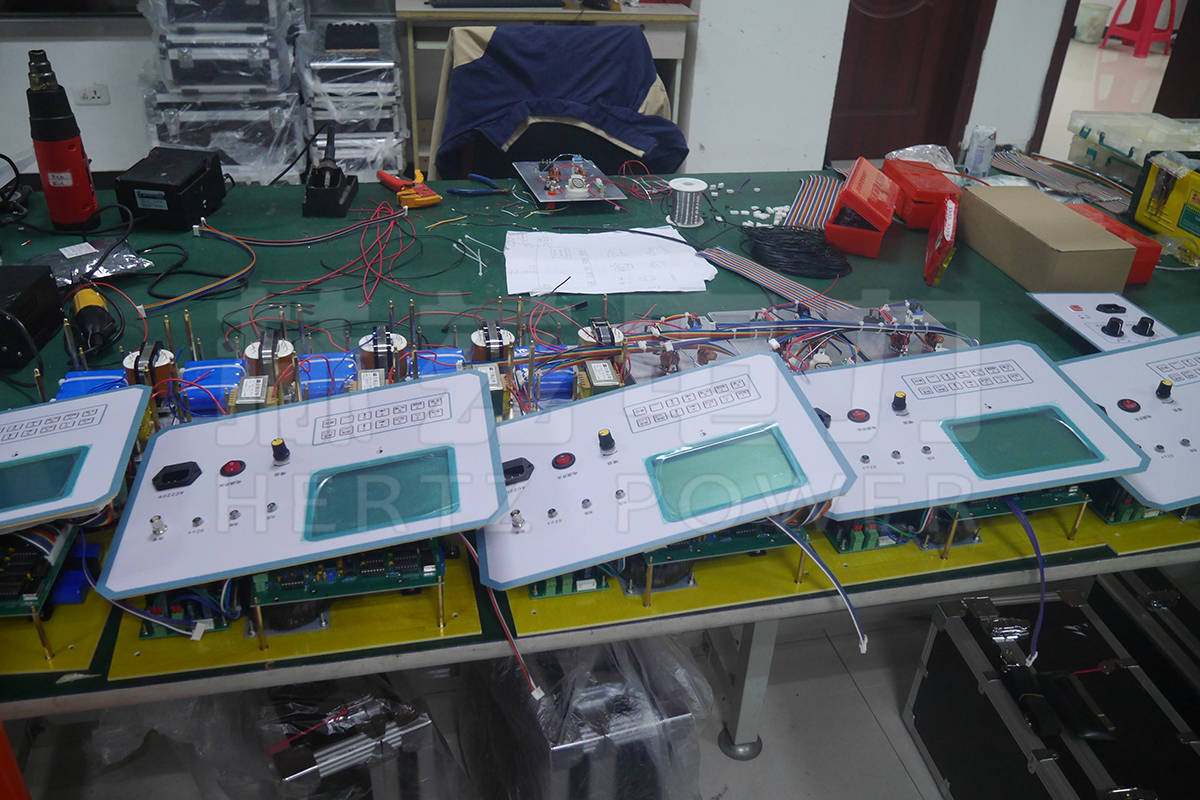

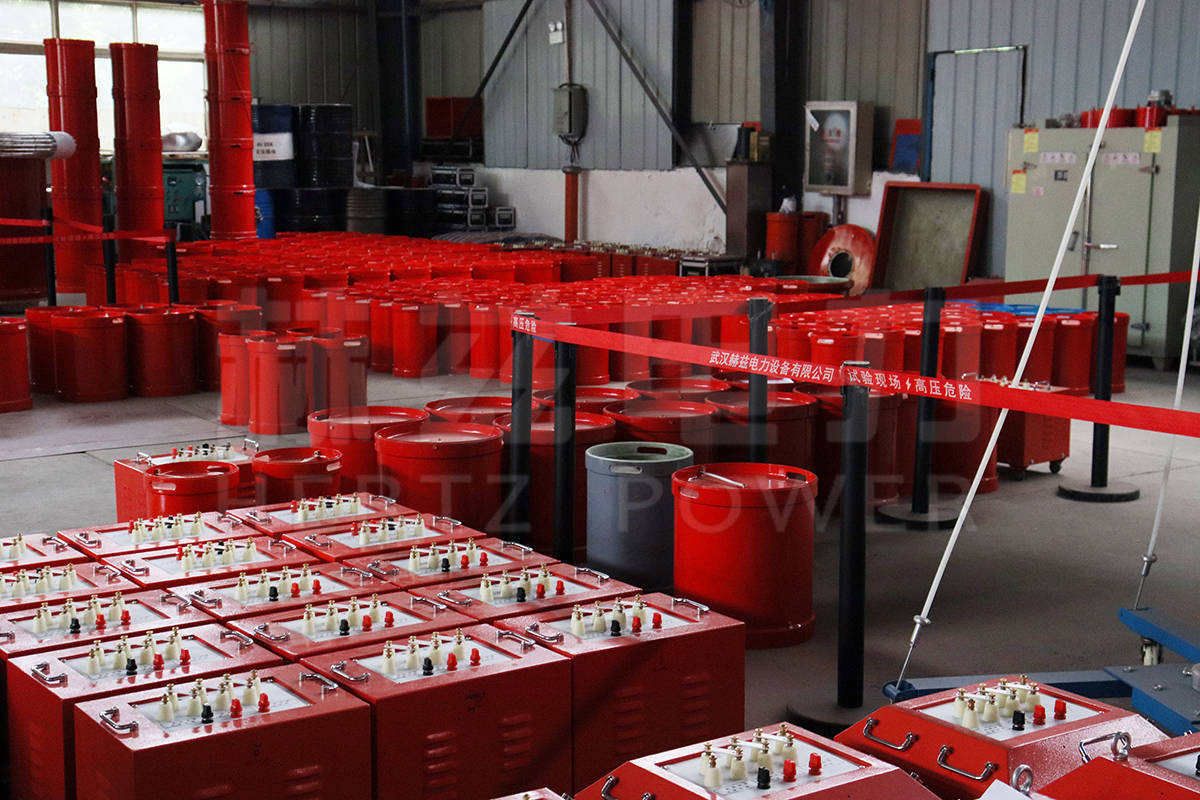

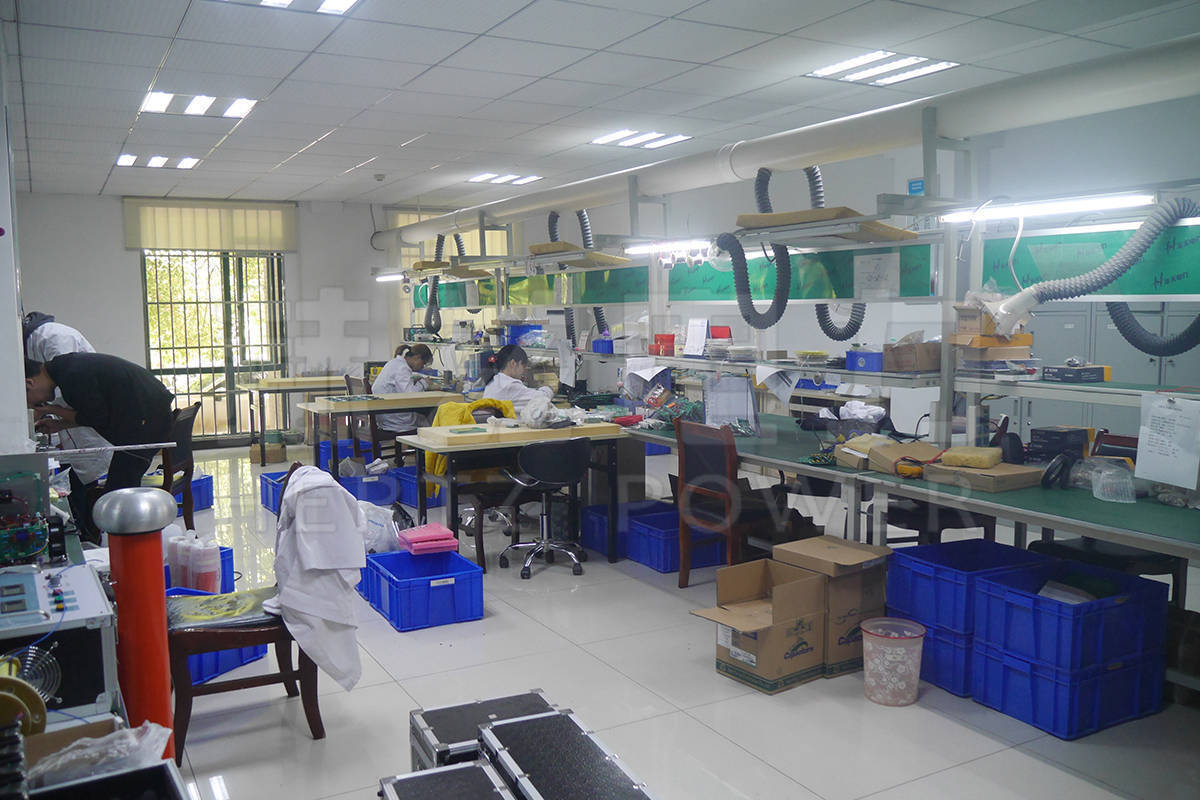

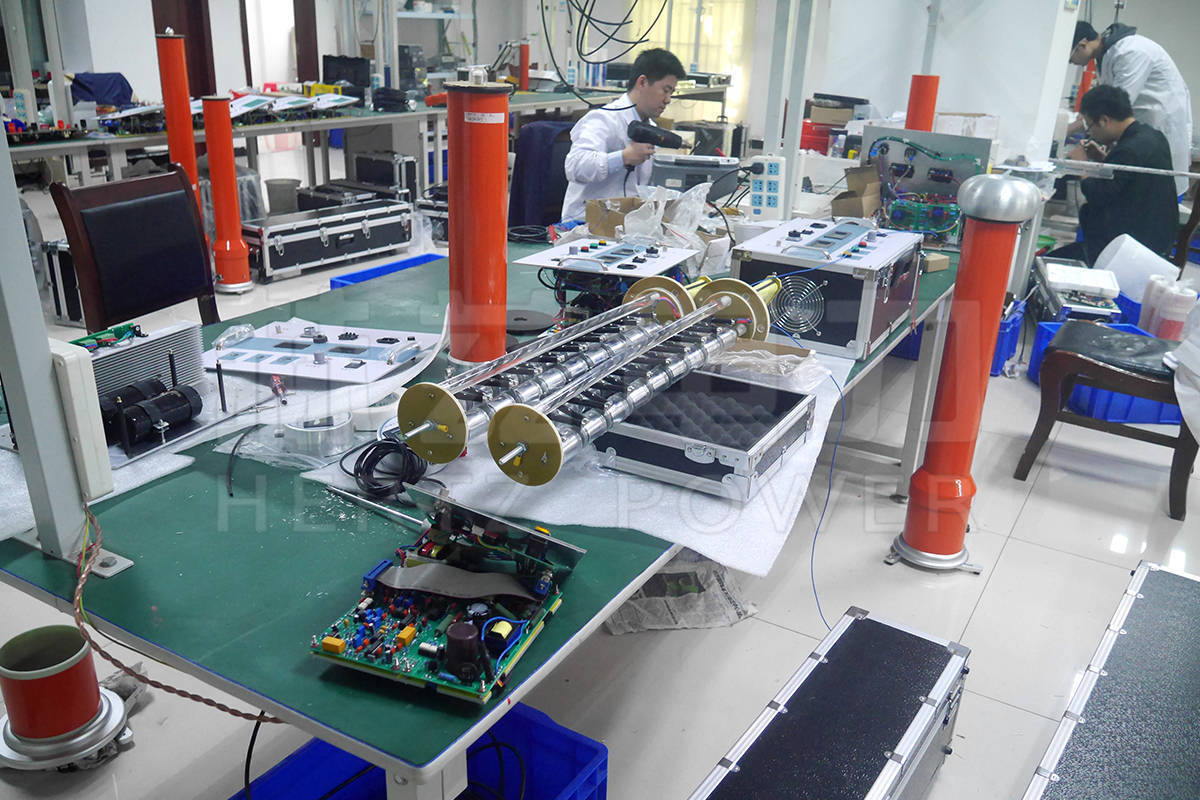

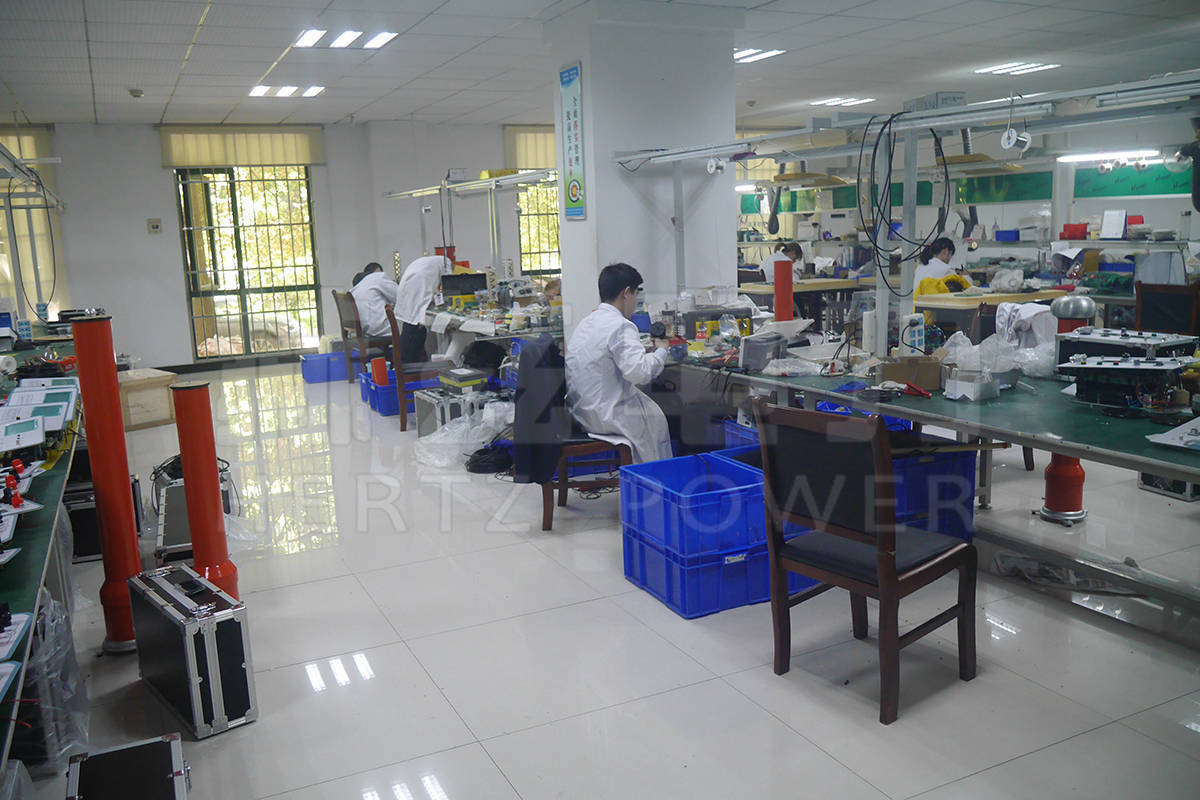

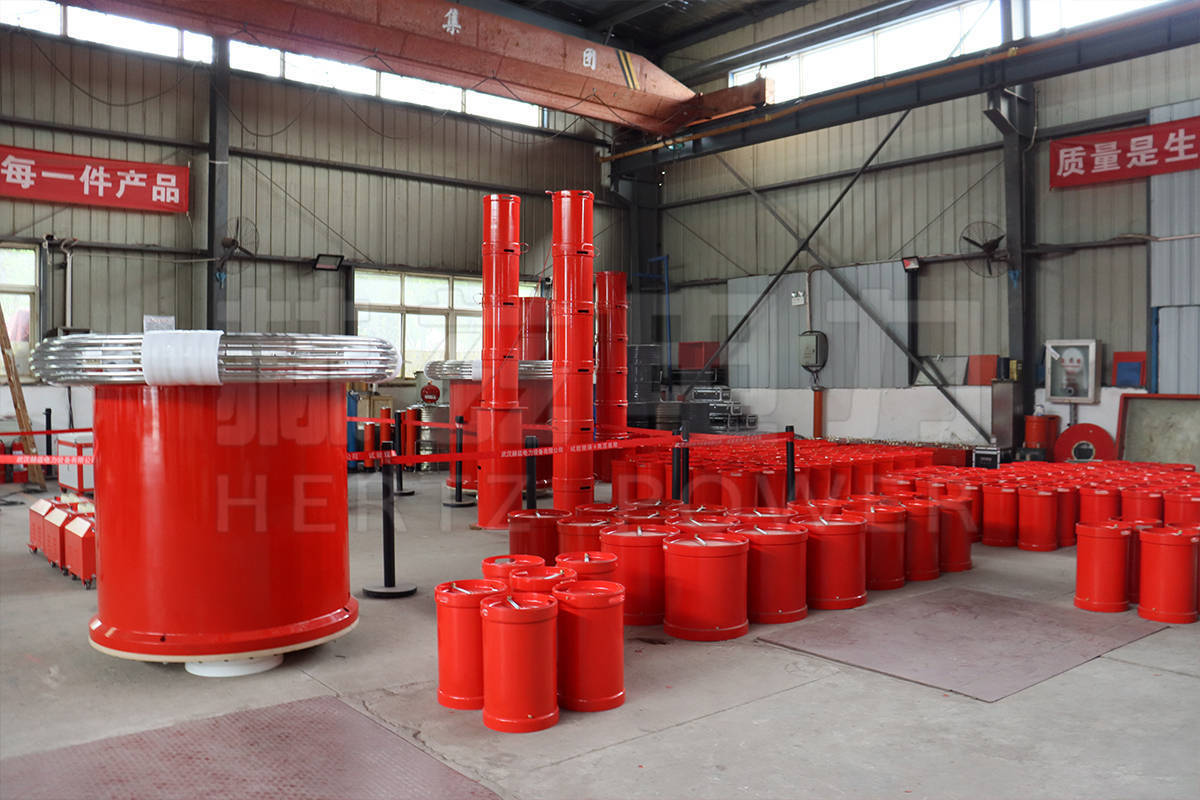

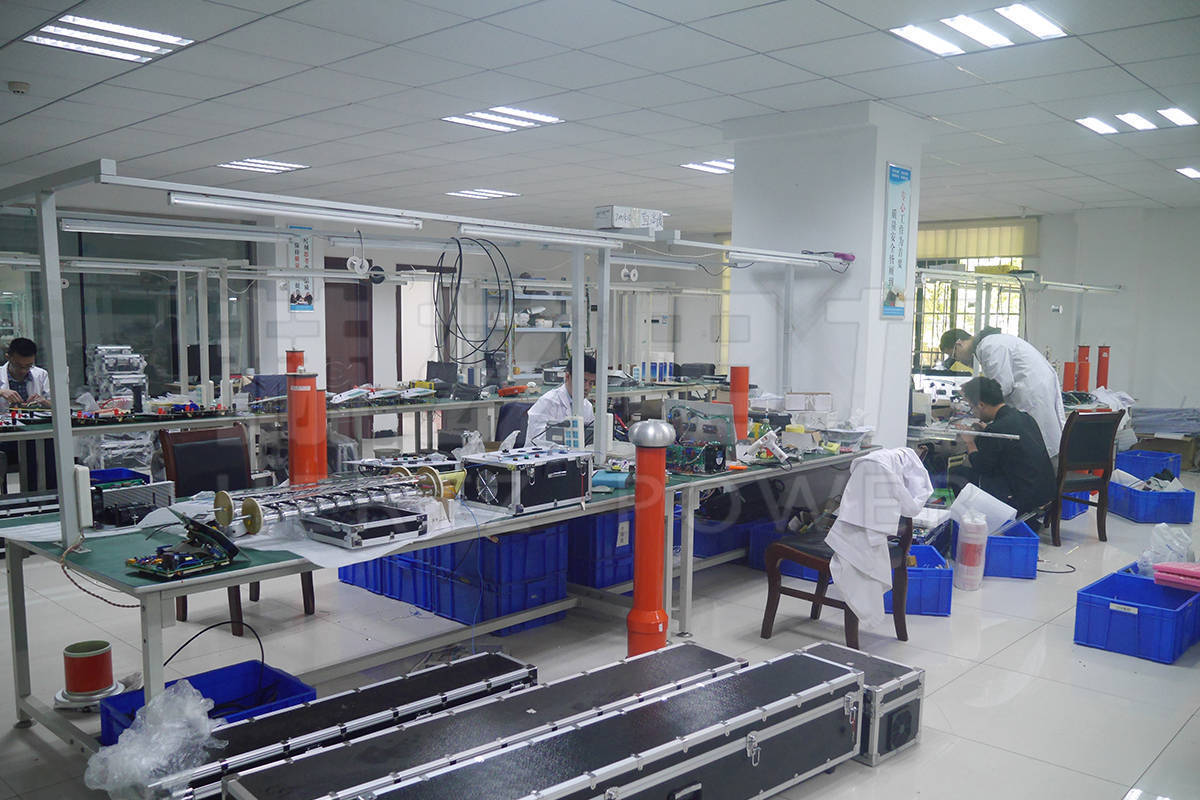

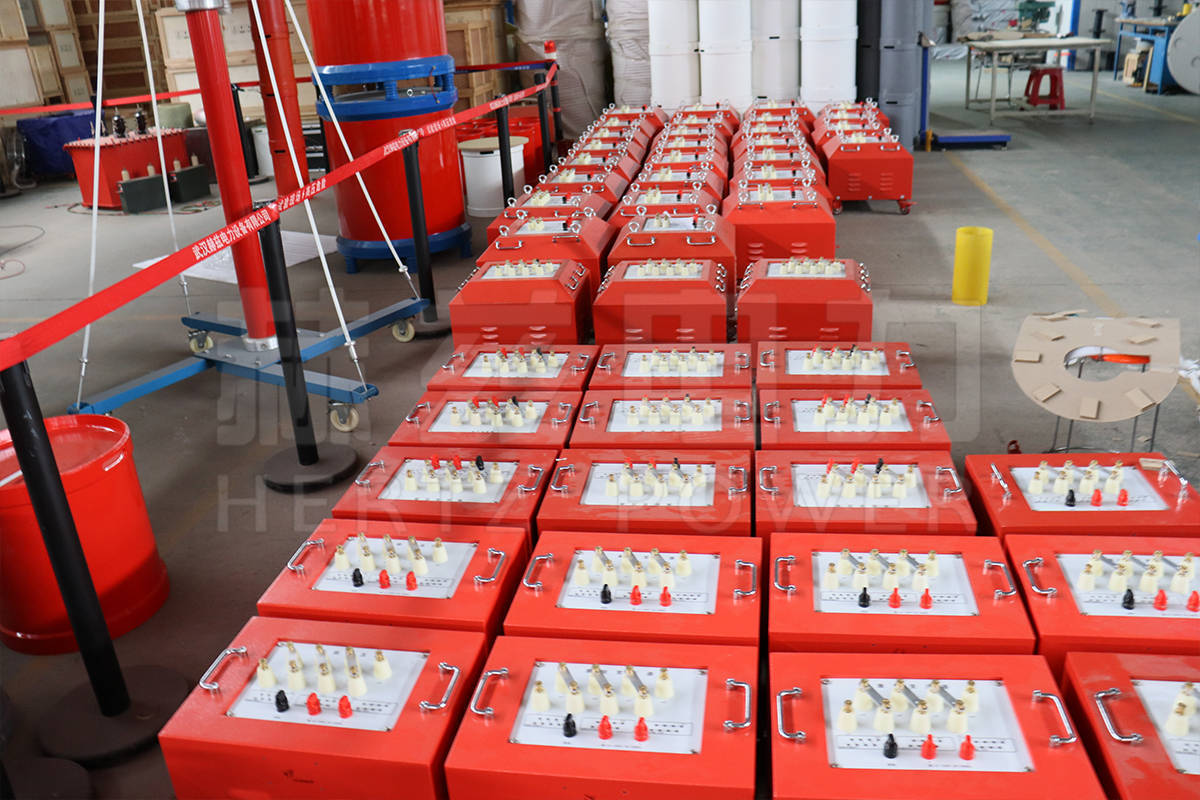

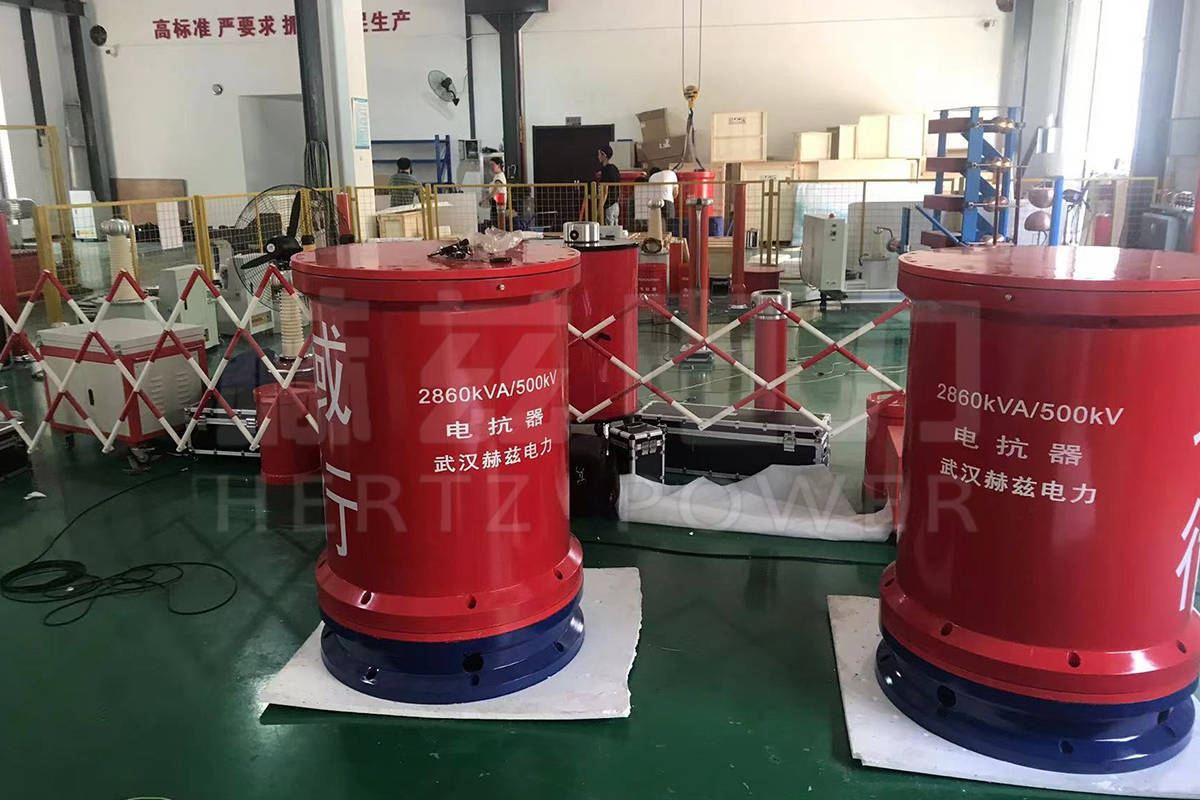

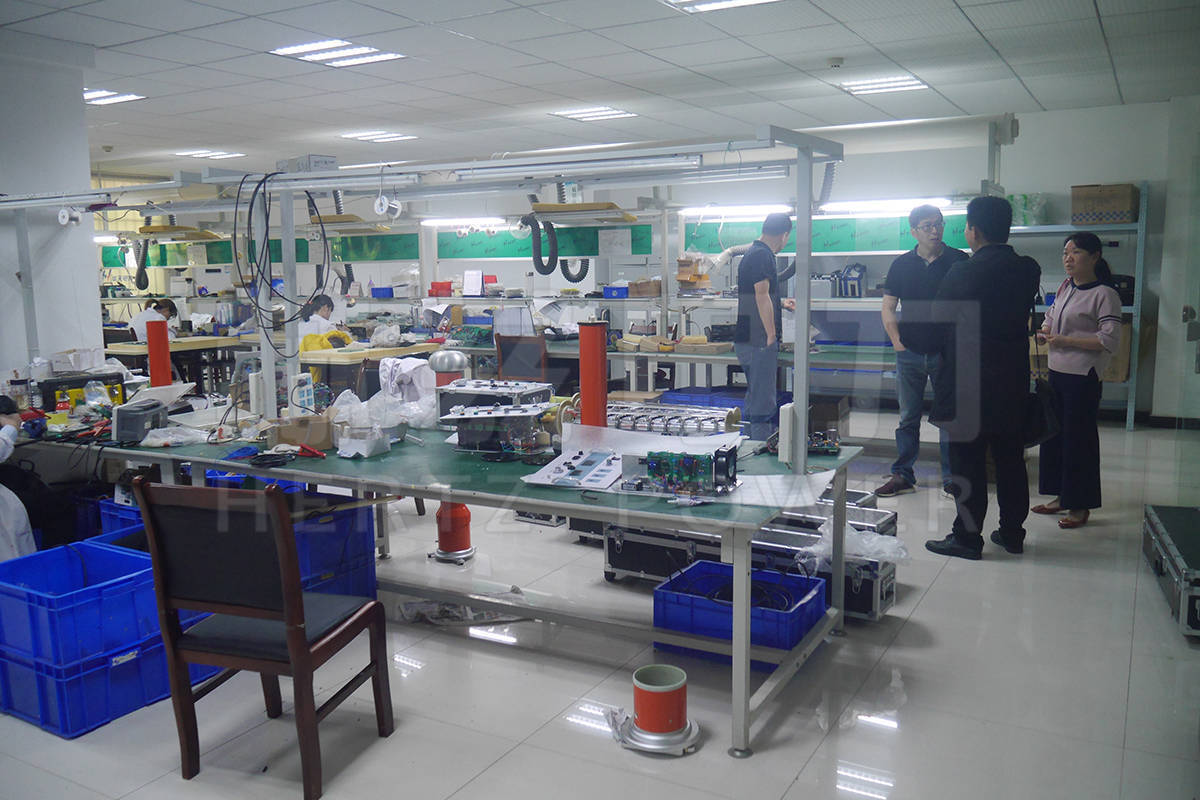

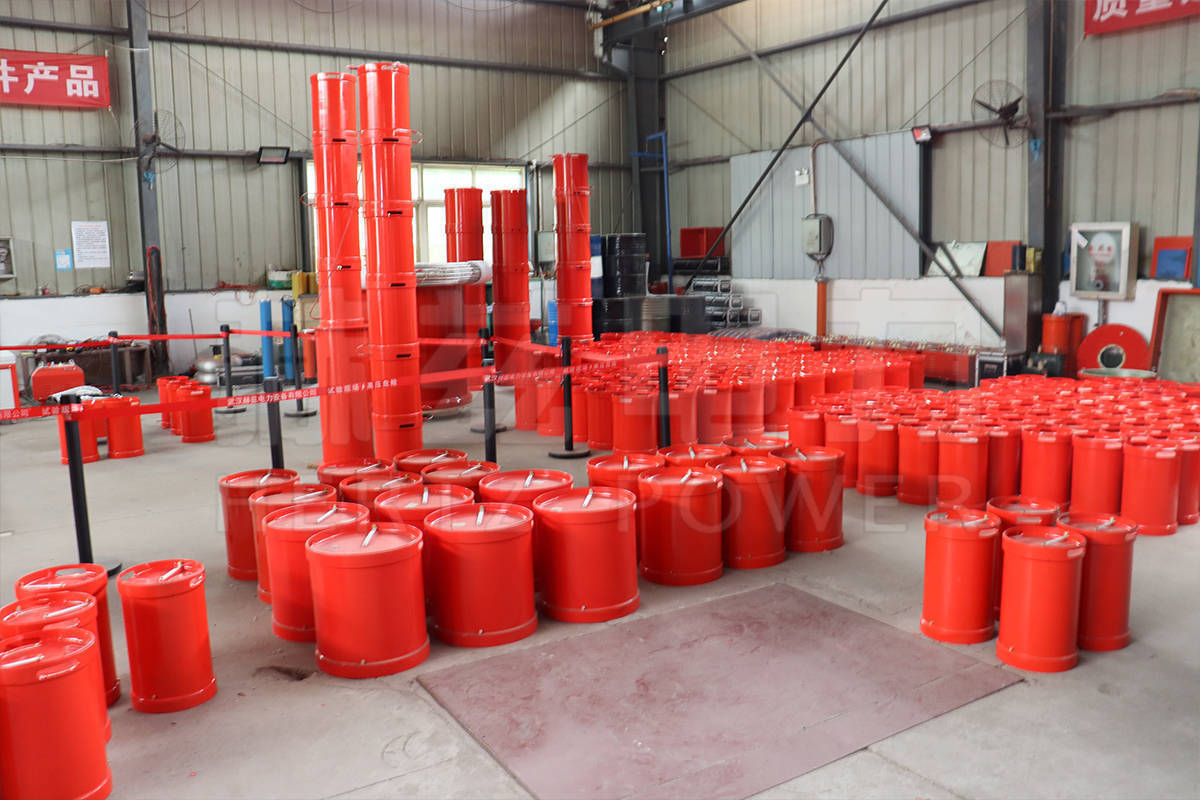

生产图片：

为什么电缆首先要进行耐压测试？电缆耐压试验的意义是什么？

一、电缆耐压试验可以提前发现电缆故障隐患，减少运行中电缆故障的数量，减少电缆故障造成的突然停电。

二、避免送电不成功，确保送电成功。

三、进行耐压试验的计划停电检修，可以减少临修次数，提高供电可靠性。所以电力电缆和电气设备一样，每年都要有停电维护计划。

电力电缆测试一般可分为以下步骤。

一、在测试过的电缆两端设置围栏，并有专人看管。

二、测量电缆的相位，确保电缆两端的相位一致。

三、先导控股公司先用5000V兆欧表测量。一般情况下，新电缆的电阻值都在10000 mω以上。多芯电缆应分别测量每根芯线对其他芯线和护套的绝缘电阻。用500V绝缘电阻测试仪测试外护套和内衬层对地电阻。

四、开始耐压，每相时间一般为20分钟。

五、试验完成后，在切断放电电源前降低电压。

六、用5000v兆欧表再次测量绝缘，绝缘电阻不应明显下降。
